Optical Disc.
1 แผ่นจานแบบแสง (Optical Disk หรือ Compact Disk)
อุปกรณ์เก็บข้อมูลสำรองที่อาศัยหลักการทำงานของแสงมีความจุข้อมูลสูง โครงสร้างเป็นแผ่นพลาสติก
(Polycarbonate)
ทรงกลมขนาด 12 ซม. และ 8 ซม.
สามารถเก็บข้อมูลได้ประมาณ 650 MB ( 650 ล้านตัวอักษร ) และประมาณ 210 MB (210
ล้านตัวอักษร) การใช้งานอาศัยเครื่องอ่านที่เรียกว่า CD-ROM Drive

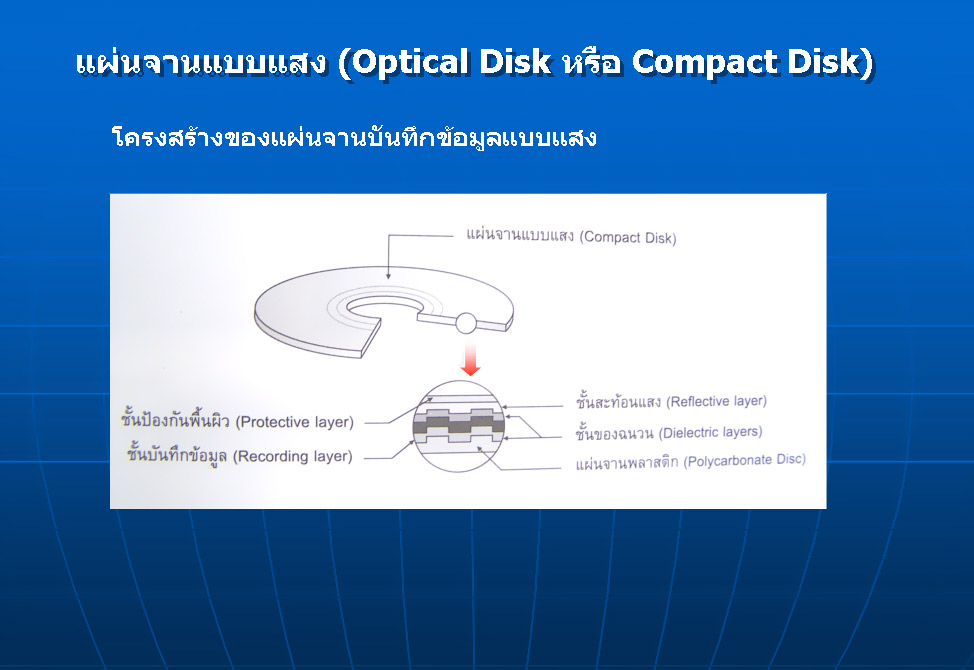

2 โครงสร้างของแผ่นจานบันทึกข้อมูลแบบแสง
3
CD-ROM (Compact Disk Read only Memory)

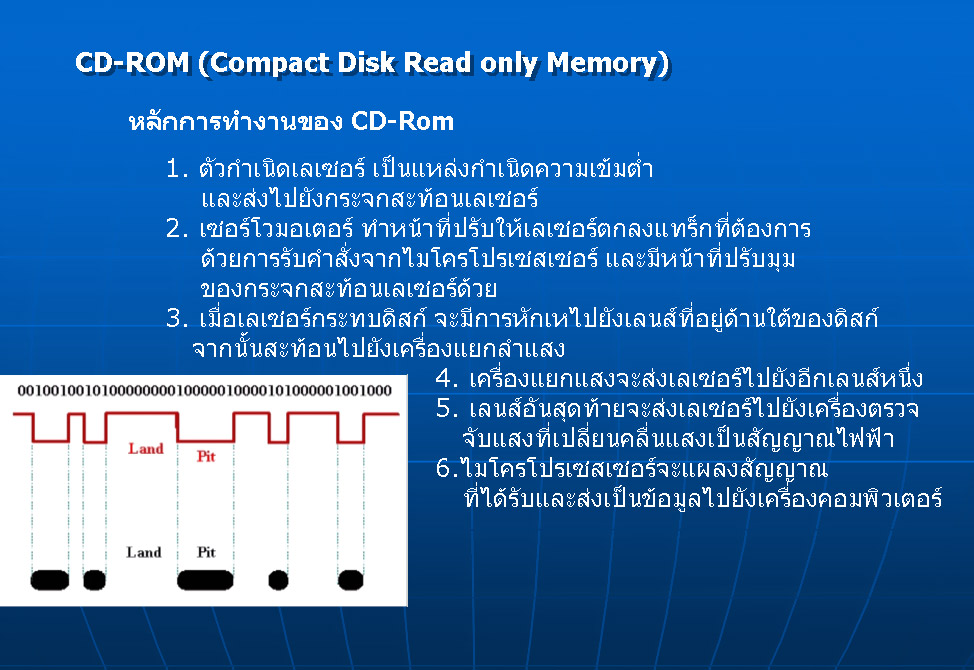

หลักการทำงานของ CD-Rom 1. ตัวกำเนิดเลเซอร์ เป็นแหล่งกำเนิดความเข้มต่ำ และส่งไปยังกระจกสะท้อนเลเซอร์
2. เซอร์โวมอเตอร์ ทำหน้าที่ปรับให้เลเซอร์ตกลงแทร็กที่ต้องการ ด้วยการรับคำสั่งจากไมโครโปรเซสเซอร์
และมีหน้าที่ปรับมุม ของกระจกสะท้อนเลเซอร์ด้วย
3. เมื่อเลเซอร์กระทบดิสก์ จะมีการหักเหไปยังเลนส์ที่อยู่ด้านใต้ของดิสก์ จากนั้นสะท้อนไปยังเครื่องแยกลำแสง
4. เครื่องแยกแสงจะส่งเลเซอร์ไปยังอีกเลนส์หนึ่ง
5. เลนส์อันสุดท้ายจะส่งเลเซอร์ไปยังเครื่องตรวจ จับแสงที่เปลี่ยนคลื่นแสงเป็นสัญญาณไฟฟ้า
6.ไมโครโปรเซสเซอร์จะแผลงสัญญาณ ที่ได้รับและส่งเป็นข้อมูลไปยังเครื่องคอมพิวเตอร์
4
CD-ROM (Compact Disk Read only Memory)
ความเร็วในการเข้าถึงข้อมูล (Access Time) คือ ช่วงระยะเวลาที่ไดร์ฟซีดีรอมสามารถอ่านข้อมูลจากแผ่นซีดีรอม แล้วส่งไป ประมวลผล หน่วยที่ใช้วัดความเร็วนี้คือ มิลลิวินาที (millisecond) หรือ ms ปกติแล้วความเร็วมาตรฐานที่ เป็นของไดร์ฟซีดีรอม 4x ก็คือ 200 ms แต่ตัวเลขนี้จะเป็นตัวเลขเฉลี่ยเท่านั้น เป็นไปไม่ได้แน่นอนว่าไดร์ฟ ซีดีรอมจะมี ความเร็วในการเข้าถึงข้อมูลบนแผ่นซีดีรอมเท่ากันทั้งหมด เพราะว่าความเร็ว ที่แท้จริงนั้นจะขึ้นอยู่ กับว่าข้อมูลที่กำลังอ่าน อยู่ในตำแหน่งไหนบนแผ่นซีดี ถ้าข้อมูลอยู่ในตำแหน่งด้านใน หรือวงในของแผ่นซีดีก็จะมีความเร็วในการเข้า ถึงสูง แต่ถ้าข้อมูลอยู่ด้านนอกหรือวงนอกของแผ่น ก็จะทำให้ความเร็วลดลงไป
5
CD-ROM (Compact Disk Read only Memory)
แคชและบัฟเฟอร์
ไดร์ฟซีดีรอมรุ่นใหม่ๆ มักจะมีหน่วยความจำที่เรียกว่าแคชหรือบัพเฟอร์ติดตั้ง มาบนบอร์ดของซีดีรอมไดรว์มาด้วย แคชหรือบัพเฟอร์ที่ว่านี้ก็คือชิปหน่วยความจำ ที่ติดตั้งไว้เพื่อเก็บข้อมูลชั่วคราวก่อนที่จะส่งข้อมูลไปประมวลผลต่อไป เพื่อช่วยเพิ่มความเร็วในการอ่านข้อมูลจากไดร์ฟซีดีรอม ซึ่งแคชนี้มีหน้าที่เหมือน กับแคชในฮาร์ดดิกส์ ที่จะช่วยประหยัดเวลา ในการอ่านข้อมูลจากแผ่นซีดี
อินเตอร์เฟซของไดร์ฟซีดีรอม
อินเตอร์เฟซของไดร์ฟซีดีรอมมีอยู่ 3 ชนิดคือ IDE มีความเร็วในการส่งถ่ายข้อมูลอยู่ในขั้นยอมรับได้ SCSI มีความเร็วในการส่งถ่ายข้อมูลสูง เหมาะสำหรับนำมาใช้เป็นซีดีเซิร์ฟเวอร์ เพราะต้องการความเร็ว และความแน่นอนในการส่งถ่ายข้อมูลมากว่า USB ซึ่งมีอยู่ 2 เวอร์ชัน คือ 1.1 และ 2.0 ซึ่งความเร็วในการส่งถ่ายข้อมูลต่างกัน ไดร์ฟซีดีรอมจะมีอยู่ 2 แบบ คือ แบบติดตั้งภายใน และแบบติดตั้งภายนอก
6
เทคโนโลยีซีดีรอม
เทคโนโลยีซีดีรอมแบบที่นิยมใช้กันมีอยู่ 2 ประเภท CLV (Constant Linear Velocity)
CLV ทำงานที่ความเร็วในการส่งผ่านข้อมูลที่แน่นอน (ความเร็ว X) ความเร็วระดับต่างๆ
กันขึ้นอยู่กับเนื้อที่ในการเก็บข้อมูล การอ่านข้อมูลบริเวณด้านในความเร็วสูง การอ่านข้อมูลบริเวณด้านนอกจะลดความเร็วรอบลง
เทคโนโลยีนี้ทำการเพิ่มความเร็วในการถ่ายข้อมูลโอนข้อมูลได้ยาก CAV (Constant Angular
Velocity) CAV การทำงานที่จะมีความเร็วในการหมุนคงที่เช่นเดียวกับที่เป็นอยู่ในฮาร์ดดิสก์
การอ่านข้อมูลบริเวณวงในทำความเร็วในระดับ 8-12 เท่า การอ่านข้อมูลบริเวณวงนอกของแผ่นความเร็วจะเพิ่มขึ้นเป็น
16 เท่า เนื้อที่ด้านนอกของซีดีจะเก็บข้อมูลมากว่าพื้นที่วงในของแผ่น
7
CD-RW (Compact Disk Rewritable )
CD-RW คล้ายกับ CD-ROM ต่างกับเพียงการทำงาน CD-ROM ทำหน้าที่อ่านอย่างเดียว CD-RW มีการบันทึกข้อมูลและบันทึกได้หลายพันครั้ง CD-RW drive สามารถที่จะใช้ laser ในการใช้พลังงานในการทำงาน ใช้ laser ที่ level สูงสามารถทำให้เกิดช่องที่เรียกว่า แลนด์ เพื่อใช้ในการบันทึกข้อมูล ใช้ laser ที่ level ต่ำในการอ่านข้อมูลโดยไม่ทำลายพื้น ผิดของแผ่นแต่อย่างใด
8
CD-RW (Compact Disk Rewritable )
CD-RW คล้ายกับ CD-ROM ต่างกับเพียงการทำงาน CD-ROM ทำหน้าที่อ่านอย่างเดียว CD-RW มีการบันทึกข้อมูลและบันทึกได้หลายพันครั้ง CD-RW drive สามารถที่จะใช้ laser ในการใช้พลังงานในการทำงาน ใช้ laser ที่ level สูงสามารถทำให้เกิดช่องที่เรียกว่า แลนด์ เพื่อใช้ในการบันทึกข้อมูล ใช้ laser ที่ level ต่ำในการอ่านข้อมูลโดยไม่ทำลายพื้น ผิดของแผ่นแต่อย่างใด
9
DVD (Digital Versatile Disk หรือ Digital Video Disk)
รู้จักกับแผ่นดีวีดีกันก่อน
สามารถบันทึกข้อมูลวิดีโอที่ความละเอียดสูงได้ถึง 133 นาที
การบีบอัดของวิดีโอในรูปแบบ MPEG-2 มีอัตราส่วนอยู่ที่ 40:1
สามารถมีเสียงในฟิล์มได้มากถึง 8 ภาษา โดยมีระบบเสียง 5.1 Channel Dolby Digital
Surround Sound
มีคำบรรยาย (Subtitle) ได้มากสูงสุดถึง 32 ภาษา
ภาพยนตร์ดีวีดีบางแผ่นนั้น สามารถเปลี่ยนมุมกล้องได้ด้วย
แผ่นดีวีดีใช้บันทึกข้อมูล ภาพและเสียงด้วยระดับคุณภาพ สามารถบันทึกได้นานถึงเกือบ
8 ชั่วโมง
10

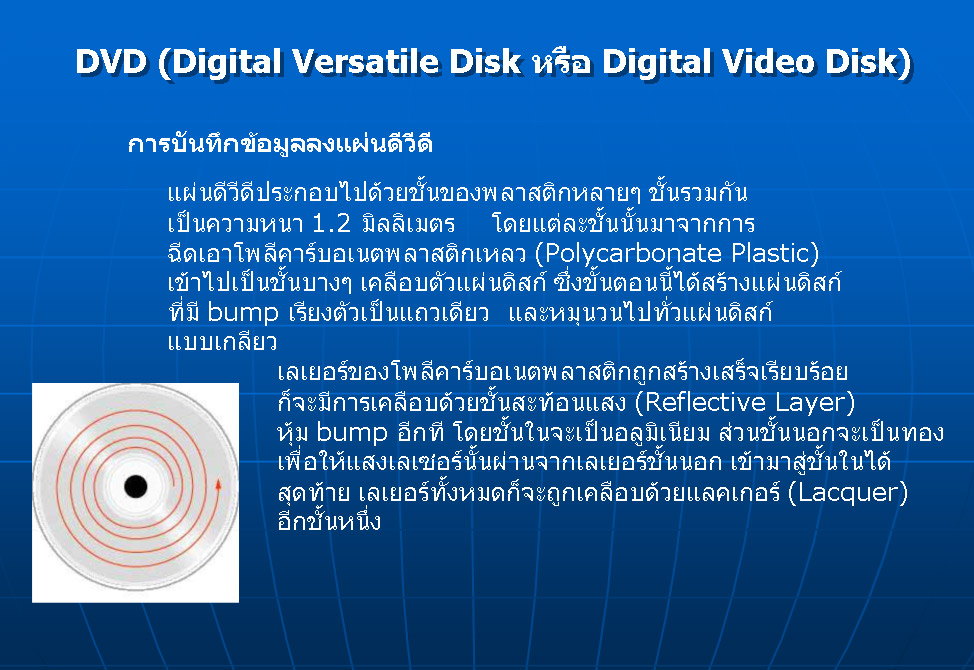

การบันทึกข้อมูลลงแผ่นดีวีดี
แผ่นดีวีดีประกอบไปด้วยชั้นของพลาสติกหลายๆ ชั้นรวมกัน เป็นความหนา 1.2 มิลลิเมตร โดยแต่ละชั้นนั้นมาจากการ ฉีดเอาโพลีคาร์บอเนตพลาสติกเหลว (Polycarbonate Plastic) เข้าไปเป็นชั้นบางๆ เคลือบตัวแผ่นดิสก์ ซึ่งขั้นตอนนี้ได้สร้างแผ่นดิสก์ ที่มี bump เรียงตัวเป็นแถวเดียว และหมุนวนไปทั่วแผ่นดิสก์ แบบเกลียว เลเยอร์ของโพลีคาร์บอเนตพลาสติกถูกสร้างเสร็จเรียบร้อย ก็จะมีการเคลือบด้วยชั้นสะท้อนแสง (Reflective Layer) หุ้ม bump อีกที โดยชั้นในจะเป็นอลูมิเนียม ส่วนชั้นนอกจะเป็นทอง เพื่อให้แสงเลเซอร์นั้นผ่านจากเลเยอร์ชั้นนอก เข้ามาสู่ชั้นในได้ สุดท้าย เลเยอร์ทั้งหมดก็จะถูกเคลือบด้วยแลคเกอร์ (Lacquer) อีกชั้นหนึ่ง
11
DVD (Digital Versatile Disk หรือ Digital Video Disk)

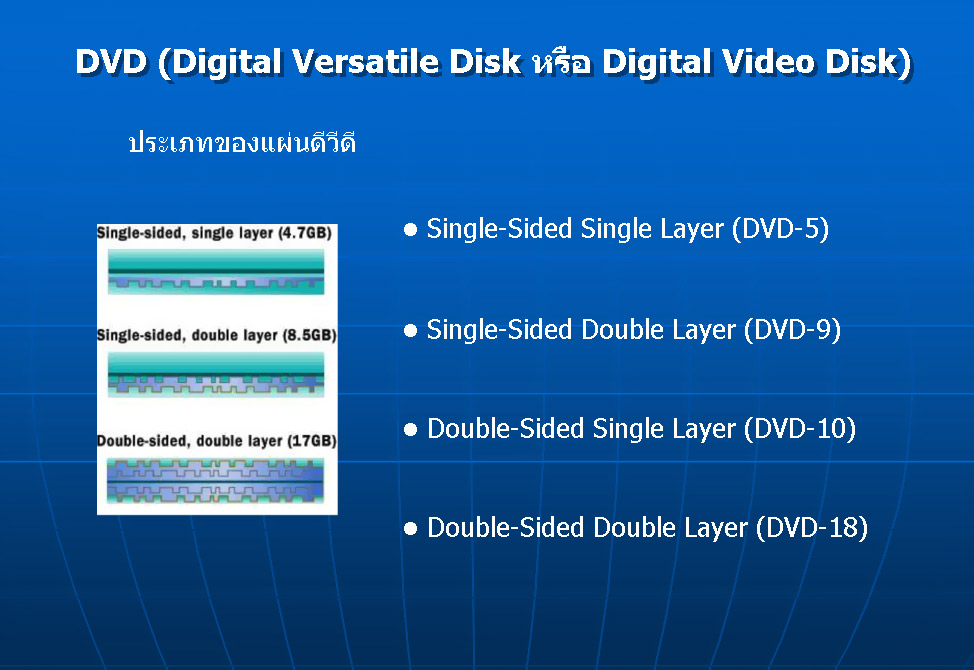

ประเภทของแผ่นดีวีดี
Single-Sided Single Layer (DVD-5)
Single-Sided Double Layer (DVD-9)
Double-Sided Single Layer (DVD-10)
Double-Sided Double Layer (DVD-18)
12
13
14
15
